Les portes coulissantes apportent lumière et espace dans un hôpital pour enfants
L'admission à l'hôpital n'est pas une perspective réjouissante pour qui que ce soit, mais pour les enfants, c'est une véritable épreuve. L'anxiété des parents se transmet aux enfants, et la peur de l'inconnu et de l'éloignement du foyer a un impact global négatif.

Pour la conception du tout nouvel hôpital pour enfants Alder Hey in the Park, le NHS (Système de santé du Royaume-Uni) a organisé l'une de ses plus importantes consultations publiques à ce jour afin d'être à l'écoute de milliers de familles.

Résultat : une conception inspirée par les enfants pour les enfants.

Le bâtiment se dresse au milieu d'un parc, et les enfants ont demandé de pouvoir accéder à l'extérieur et à l'air frais. Ils ont aussi demandé que les chambres ressemblent plus étroitement à leur chambre chez eux.

L'hôpital compte 75 % de chambres individuelles avec salle de bains attenante et chambre pour les parents, ou des lits pliants, installés à côté de l'enfant. Les adolescents, en particulier, ont demandé à la fois le respect de leur vie privée et la possibilité de rencontrer des amis.

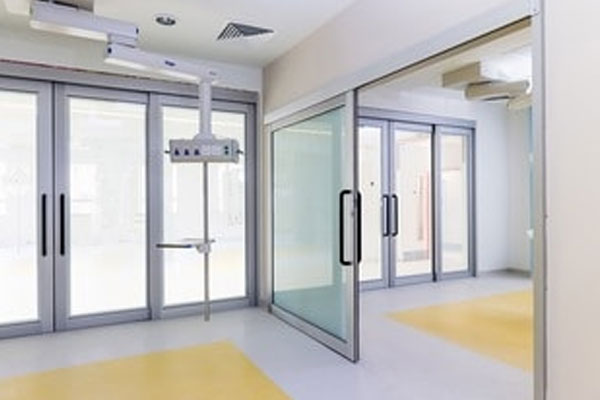

Conception de portes coulissantes vitrées de grandes dimensions

Pour répondre à ces demandes de lumière, d'espace et de flexibilité, des portes coulissantes vitrées de grandes dimensions ont été installées afin d'ouvrir l'espace mural. Il est possible de fermer des stores pour donner plus d'intimité.

Le cahier des charges technique des portes a présenté plusieurs problèmes aux fournisseurs de portes.

En raison de la grande surface des doubles vitrages, il fallait augmenter leur épaisseur pour renforcer leur résistance et répondre aux exigences de sécurité. Par conséquent, il fallait que les cadres soient également robustes.

Ce nouveau modèle de porte allait donc être d'un poids important. Mais les spécifications exigeaient aussi une faible poussée afin que le personnel et les patients puissent déplacer les portes facilement et sans effort.

Axis Automatic Entrance Systems Limited s'est adressé à Accuride, lui remettant un cahier des charges qui exigeait un système de rails de porte capable de permettre à ces portes lourdes et de très grandes dimensions de coulisser facilement.

Comme l'explique Rob Brunero chez Axis Automatic Entrance Systems Limited :

Connaissant leur expérience dans le domaine des glissières, nous avons présenté notre dilemme à Accuride, à savoir produire une porte coulissante à manœuvre manuelle, de grandes dimensions et d'un poids atteignant 180 kg, en soulignant par ailleurs qu'un jeune enfant devait pouvoir la faire coulisser.

L'équipe Accuride nous a proposé une solution et nous avons travaillé en étroite collaboration avec elle pour mettre au point des composants appropriés. Au bout de quelques mois de développement continuel et de production de prototypes, nous avons pu proposer à notre client un produit qui satisfait non seulement à ses critères de conception, mais sous certains aspects, les surpasse. Nous avons à ce jour installé avec succès plus de 200 ensembles de portes correspondant à diverses configurations. Les réactions enregistrées par notre client ont été exceptionnelles. Grâce aux capacités d'ingénierie et de supervision technique, ainsi qu'à l'assistance continuelle d'Accuride, le rêve des enfants est devenu réalité.

Quincaillerie pour portes coulissantes lourdes et de grandes dimensions

L'équipe d'études techniques d'Accuride avait déjà travaillé sur un rail en aluminium doté de patins à recirculation de billes qui semblait pouvoir constituer une solution envisageable.

Les patins à recirculation de billes sont logés à l'intérieur d'un rail en aluminium et les portes sont suspendues sur des supports réglables. En remplaçant le système habituel de rouleaux pour portes, nous avons diminué le coefficient de friction sur le rail.

Grâce à ce système, nous avons pu facilement obtenir un effort de déplacement de moins de 20 N pour des portes pesant 180 kg.

Des amortisseurs ont été installés sur le rail pour empêcher les portes de claquer à l'ouverture et à la fermeture.

Il n'y a pas que l'installation qui joue un rôle important ; la possibilité de fournir un service d'entretien permanent et rapide est tout aussi importante. Axis avait demandé, par exemple, que les patins soient livrés dans des profilés de 200 mm de longueur. Il suffisait ensuite de mettre bout à bout le profilé avec le rail en aluminium et de faire glisser les patins les uns à la suite des autres. Il est possible de déposer et de remplacer les patins et les amortisseurs sur une section de 200 mm.

Il fallait aussi pouvoir retirer le bandeau du rail pour les opérations d'entretien. Grâce à une simple modification de la conception du bras support, il est possible de soulever et de clipser le bandeau en position horizontale afin d'accéder au rail et aux pièces mobiles.

Accuride et Axis ont tous deux respecté toutes les dates-butoir du projet, tant au niveau de la production que de l'installation, et Axis a reçu le prix Laing O'Rourke de l'innovation région nord pour le projet des portes de l'hôpital Alder Hey.

Leurs travaux en collaboration avec un expert dans le domaine de la fabrication et de l'installation des portes ont donné aux ingénieurs d'études Accuride un aperçu concret des problèmes liés à des portes aussi grandes et aussi lourdes.

« En tant qu'ingénieur, je me réjouis à l'idée de résoudre les problèmes, » déclare Peter Bayles, directeur technique Europe chez Accuride, « et ce projet a été un vrai défi. Accuride est réputé en tant que concepteur et fabricant de glissières télescopiques, alors de suggérer un rail de guidage et un mouvement linéaires pour portes coulissantes constituait un changement de direction fondamental pour nous. Mais mes concepteurs sont des experts en systèmes coulissants, et nous avons pu nous servir des guidages linéaires à recirculation de billes et les appliquer dans ce projet, en élaborant un support réglable à installer entre le système et la porte. »

Nous disposons donc désormais d'une solution que nous pourrons proposer à d'autres équipementiers, et en plus, nous sommes en mesure de développer des kits de quincaillerie disponibles sur stock et destinés à nos partenaires de la distribution. Pour une flexibilité complète, le rail (DA0116RC) et toutes les différentes pièces sont disponibles en tant que pièces vendues séparément.

Pour d’autres informations sur la quincaillerie des portes coulissantes, veuillez contacter votre commercial régional ou le distributeur local.
