Que ce soit l’un de nos rails à mouvement linéaire fiables ou l’une de nos coulisses populaires à billes, Accuride se lance de plein cœur dans l’utilisation de nos produits pour améliorer notre vie quotidienne.

Lorsqu’il a fallu faciliter le déplacement du portique dans notre atelier de maquette, notre équipe technique n’a pas hésité à installer notre coulisse linéaire de grande capacité 0116.

Suffisamment solide pour supporter plus de 1 000 kg !

Cette coulisse linéaire de grande capacité a récemment été soumise à d’autres tests et revendique désormais une capacité de charge moyenne améliorée atteignant 600 kg, un peu moins du double du poids que nous avions indiqué précédemment pour la capacité de charge. Cette coulisse est donc l’un des produits les plus robustes de notre gamme.

Par ailleurs, en montage à plat et utilisé avec plusieurs patins, ce système de rail linéaire de grande capacité est capable de supporter plus de 1 000 kg.

En effet, la charge nominale du système de mouvement linéaire dépend de la manière dont il est monté et du nombre de chariots utilisés. Si vous souhaitez plus d'informations à ce sujet, veuillez consulter la fiche technique du produit ou nous contacter directement pour discuter des exigences de poids de votre application.

Pour faciliter la vie chez Accuride

Notre système de rail à mouvement linéaire 0116 s’est avéré être la solution parfaite pour faciliter le travail de notre équipe technique dans le processus d’essais.

Chacune de nos glissières est testée pour s'assurer qu'elle peut résister aux exigences des applications dans lesquelles elle est utilisée. Pour ce faire, les glissières à billes ou les rails linéaires sont placés à 450 mm les uns des autres, la charge étant placée au centre entre eux. Le banc d'essai est ensuite soumis à des cycles et nos ingénieurs effectuent toutes les vérifications nécessaires.

Comme un certain nombre de nos produits à grande capacité de charge peut supporter jusqu’à 600 kg, notre équipe technique fait appel à un portique d’atelier mobile pour soulever et déplacer le poids sur le banc d’essai en toute sécurité.

Le système de portique mobile était initialement placé sur roulettes, mais pour faciliter le déplacement de ce portique d’atelier, nos ingénieurs ont remplacé les roues par notre rail linéaire 0116.

Le portique d’atelier mobile pèse environ 200 kg. Il était donc important que le rail linéaire soit en mesure de supporter ce poids et les 1 000 kg que le portique pourrait soulever.

Pour supporter un poids impressionnant de 1 200 kg en toute sécurité, notre équipe technique a utilisé huit patins et deux rails en tout.

Amélioration de la sécurité et de la stabilité

Les roues pivotantes, couramment utilisées pour les chariots de supermarché et les lits d'hôpitaux, sont souvent difficiles à contrôler et ne se déplacent pas de manière régulière ou en ligne droite.. Il fallait auparavant prévoir deux personnes pour déplacer le portique de levage mobile, mais grâce au rail linéaire, une seule personne suffit.

Grâce à notre coulisse linéaire de grande capacité 0116, les efforts requis pour déplacer le portique de levage sont considérablement réduits, comme on peut le voir dans la vidéo ci-dessous. Vous y verrez Rob, un membre de notre équipe technique qui déplace le portique chargé de soulever un poids de 1 000 kg. Dans ce déplacement, la force de poussée est de 200 N, ce qui équivaut aux efforts requis pour déplacer un poids de 20 kg.

https://youtube.com/shorts/L9LCixLpjdM?feature=share

La sécurité est aussi un facteur important dans le choix d’un système de rail linéaire de grande capacité.

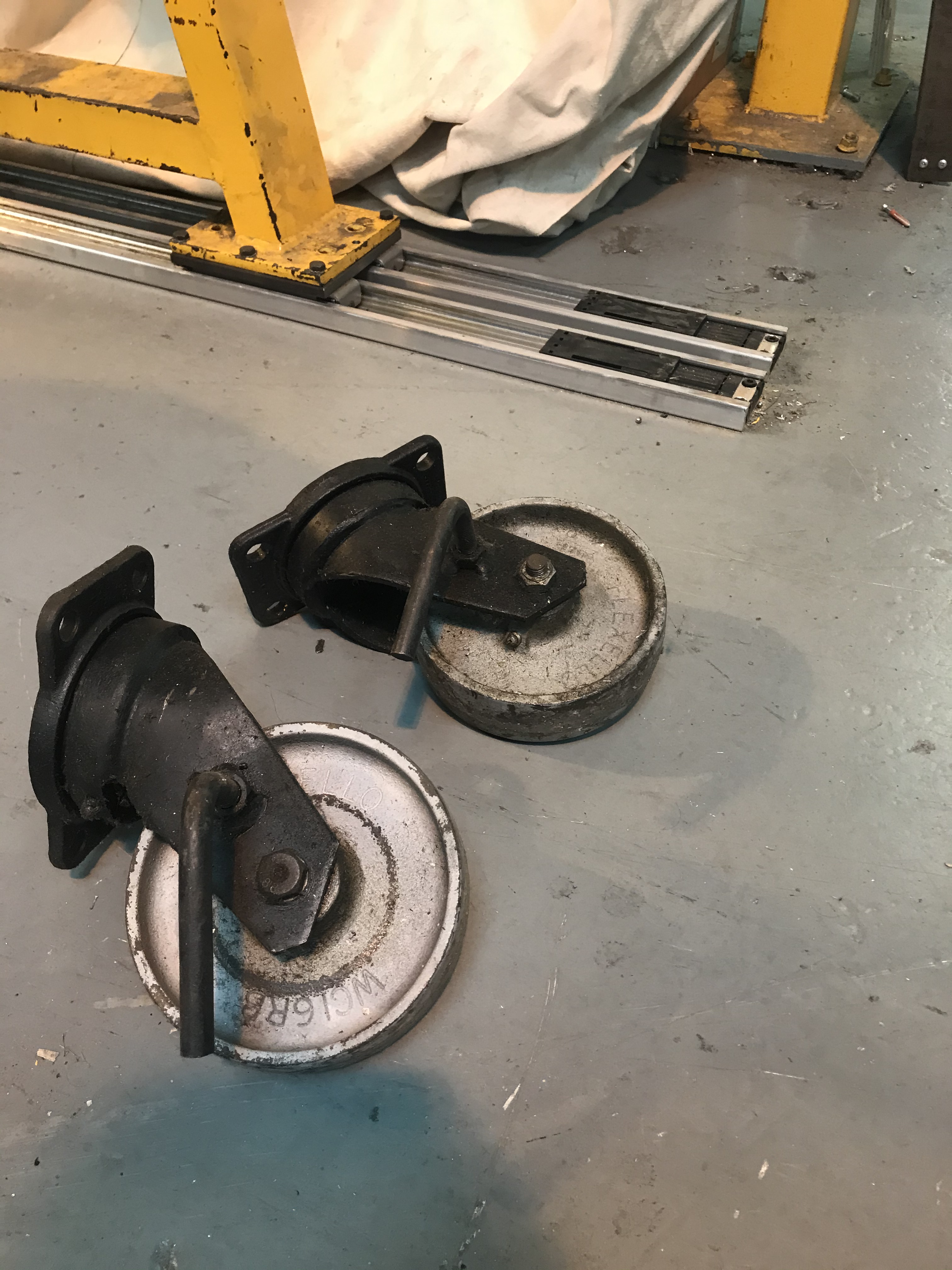

Les coulisses de grande capacité montées au sol renforcent la sécurité d’utilisation du portique, car il est plus proche du sol, et par conséquent moins susceptible de basculer en raison de la taille réduite du rail par comparaison aux roulettes de plus grand diamètre.

0116 slide vs wheels.png

Vous avez une application de grande capacité que vous devez déplacer avec peu d'effort ? Contactez notre équipe dès aujourd'hui pour découvrir comment notre guide de mouvement linéaire 0116 polyvalent à usage intensif pourrait être utilisé dans votre application ou consultez notre gamme complète de rails de guidage linéaire.
