Introducción de Accuride a las guías telescópicas y lineales
Como el principal fabricante especialista del mundo de guías telescópicas de cojinetes de bolas para cajones, Accuride ha estado creando guías lineales y telescópicas de cojinetes de bolas desde 1962. Nuestro conocimiento industrial como especialistas de diseño y fabricación de guías telescópicas de cojinetes de bolas para cajones es incomparable gracias a nuestros amplios recursos y pericia técnica. Para asegurar que nuestros clientes saquen lo mejor de nuestros productos y servicios, hemos creado esta guía introductoria a los sistemas de movimiento y guía lineal para iniciar su camino con buen pie.
El primer factor que debería tenerse en consideración es el tipo de guía que requiere su proyecto o aplicación. En Accuride, tenemos dos tipos básicos de guías: telescópicas y lineales.
Las guías telescópicas son guías que se extienden telescópicamente desde su posición cerrada hasta una posición abierta más alargada. Este tipo de guía se utiliza frecuentemente para aplicaciones en las que se requiere tener amplio acceso, como en los cajones, y como por lo general se mueven sobre cojinetes de bolas entre los miembros, tienen una baja fuerza de movimiento, incluso cuando están sometidas a su capacidad de carga máxima.
Las guías telescópicas se dividen a su vez en 2 tipos: de extensión parcial y de extensión total.

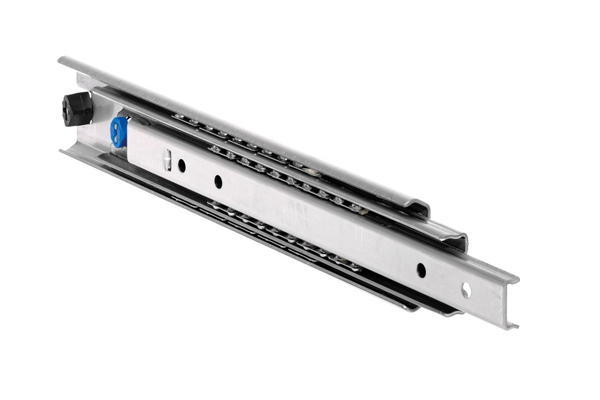

Guía telescópica DZ5321 de extensión total
Las guías de extensión parcial están diseñadas con 2 miembros de raíl y pueden extenderse a un 75% de la longitud cerrada, mientras que las guías de extensión completa tienen 3 miembros de raíl y pueden extenderse hasta un 100%. Esta extensión (o recorrido) adicional aporta la ventaja de un mayor acceso.
Las guías lineales llevan un miembro o carro interior corto dentro de una pista cerrada y se utilizan frecuentemente para aplicaciones que están más centradas en la guía que en el acceso. Las guías lineales operan con mayor eficacia cuando la carga se aplica en el centro del carro en el interior del tramo de la guía. Cuando se utiliza en voladizo, la capacidad de carga puede reducirse de forma considerable debido al corto tramo del carro y al par de torsión aplicado.
Una vez seleccionado el tipo de guía, deberá considerarse el principio del movimiento deslizante. Típicamente, nuestra gama de guías de stock caerá en uno de los tres sistemas de movimiento: guías de cojinetes de bolas enjauladas, guías de cojinetes de bolas recirculantes y guías de fricción.
Las guías de cojinetes de bolas enjauladas cuentan con una serie de bolas rodantes entre los miembros, contenidas en una jaula, o un retén de bolas. Esto mantiene los cojinetes de bolas en el interior del tramo de las pistas de la guía y mantiene el movimiento fluido. Las guías de cojinetes de bolas enjauladas pueden utilizarse típicamente para aplicaciones en las que se requiera una baja fuerza de movimiento, como en los cajones, máquinas tragaperras en cascada y máquinas de venta automática. Son ideales para aplicaciones de montaje lateral y también pueden utilizarse en montaje plano, aunque esto reducirá la capacidad de carga.
Si necesita más información sobre el espacio lateral y el montaje plano, puede usted leer nuestro reciente artículo de blog que da respuesta a muchas preguntas sobre ambos temas.
Las guías de cojinetes de bolas recirculantes están diseñadas con cojinetes de bolas rodantes que circulan infinitamente en el interior del carro de bolas recirculantes en un bucle, lo que permite que el carro recorra cualquier distancia, limitada exclusivamente por la longitud de la pista.
Las guías de cojinetes de bolas recirculantes, de Accuride, como la DA0116-RC o la DA0115RC, proporcionan un movimiento fluido para aplicaciones que requieran una baja fuerza de movimiento y altas cargas, pero donde el par de torsión debido a la carga sea bajo. Estos sistemas deslizantes son ideales para aplicaciones que no sean de precisión, como las defensas de máquinas y las puertas o paneles deslizantes, que cuelgan verticalmente bajo el carro.
Las pistas se suministran por separado y pueden unirse para proporcionar un tramo de guía más largo, siempre que la unión sea precisa y las pistas estén aseguradas a una superficie rígida y plana.

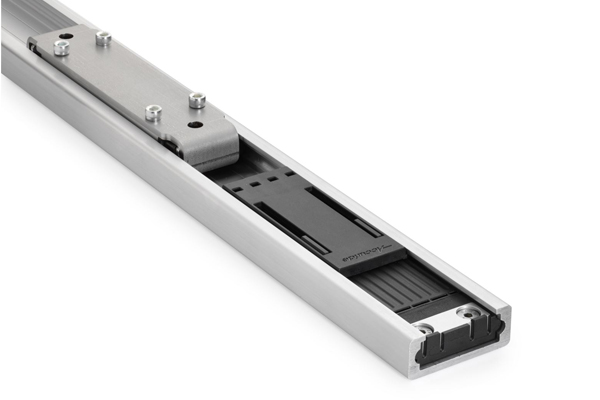

DA0116-RC
Las guías de fricción están diseñadas sin elementos rodantes, utilizando materiales y tratamientos de superficies altamente desarrollados para proporcionar unas superficies de fricción deslizantes que pueden operar de forma suave y fiable a lo largo de la vida útil de servicio, sin necesidad de lubricación. Las guías de fricción no tienen una distancia de recorrido total limitada y las pistas pueden unirse de una manera similar a las pistas de guías de bolas recirculantes.
Pueden soportar cargas estáticas muy altas, aunque la fuerza de movimiento bajo la carga es mucho más alta que en los sistemas de bolas rodantes. Las guías de fricción pueden operar de forma fiable en entornos de polvo o suciedad, donde las superficies deslizantes reducen la posibilidad de que partículas extrañas degraden el movimiento o causen desgaste.
Las guías de fricción pueden obtenerse de Accuride en modelos sin ajuste, de ajuste manual y de ajuste automático y son ideales para aplicaciones tales como automatización de maquinaria, gestión de monedas y gestión de materiales.
Guías de fricción
Para aplicaciones especiales, producimos una serie de guías innovadoras y especializadas; por ejemplo, las guías de fricción híbrida patentada y de bolas rodantes usadas en algunas mesas de asientos en los aviones. También existe la posibilidad de producir guías de bolas rodantes lineales y telescópicas con una gama de dispositivos integrados, como los módulos para modificar la fuerza del movimiento a las necesidades de los clientes.
Si tiene usted más preguntas sobre cómo elegir el sistema de movimiento o guía lineal, póngase en contacto con nosotros hoy mismo y un miembro de nuestro equipo de expertos estará encantado de ayudarle.
