Cómo seleccionar una guía deslizante de cajones

Consideraciones previas a la selección de su guía deslizante de cajones

Extensión

Extensión, o "recorrido", hace referencia a cuánto se extiende el cajón desde el armario.

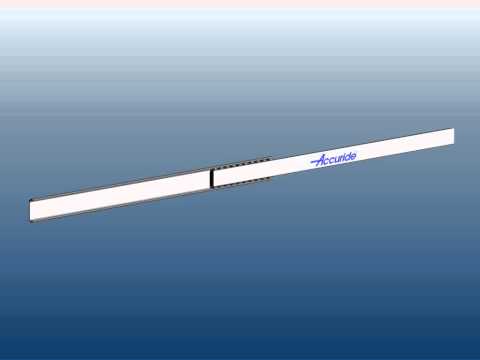

Extensión 3/4: el cajón se abre parcialmente, más o menos 3/4 de la longitud total de la guía deslizante.

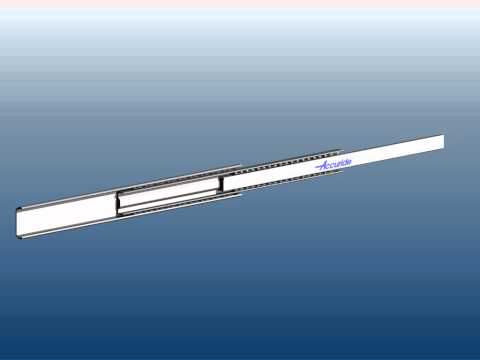

Extensión completa: el cajón se abre en la misma medida que la longitud de la guía deslizante

Sobrerrecorrido: el cajón se abre más allá de la longitud de la guía deslizante

Las guías deslizantes lineales se mueven en línea recta dentro de la longitud de la propia guía deslizante

Factores de carga

  • Frecuencias de ciclos
    Todas las guías deslizantes de Accuride han superado pruebas de ciclos, dependiendo de la frecuencia esperada para un determinado sector. Consulte las hojas de datos de cada producto para ver más detalles sobre las frecuencias de ciclos utilizadas para las pruebas.

    Nuestras guías deslizantes están clasificadas para la carga dinámica (de ciclo) que una pareja de guías deslizantes montadas a una distancia de 450 mm es capaz de alcanzar sin fallos. Esta capacidad de carga disminuye de forma proporcional según se va superando la longitud de 450 mm. Consulte las hojas de datos de cada producto para ver más detalles sobre las cargas para cada longitud de guía deslizante.

    En todos los casos, la capacidad de carga estática (en reposo) de cada modelo es como mínimo el doble de la capacidad de carga, proporcionando como mínimo un factor de seguridad estática del 100 % incluso cuando la guía deslizante está cargada con su capacidad máxima.

  • Montaje
    Para un rendimiento óptimo de las guías deslizantes, móntelas exclusivamente según lo indicado en el catálogo o en la hoja de datos técnicos. Algunas guías deslizantes pueden montarse en plano debajo de un cajón, pero la capacidad de carga resultante será de un 25 % con respecto a la capacidad de carga indicada.

    El montaje de las guías deslizantes con configuraciones distintas afectará al rendimiento y a la capacidad de carga.

    Mounting

  • Deflexión
    La deflexión de las guías deslizantes montadas en plano es variable, por lo que recomendamos asegurarse de que la deflexión sea aceptable.

  • Deben utilizarse todas las posiciones de fijación para alcanzar la capacidad de carga máxima.

  • Recuerde incluir el peso del propio cajón y del contenido esperado a la hora de calcular la capacidad de carga necesaria.

  • Dado que el rendimiento de las guías deslizantes puede verse afectado por factores exclusivos de una aplicación en concreto, siempre es necesario realizar pruebas en la aplicación prevista.

  • Choques/Vibraciones
    Los choques y las vibraciones pueden afectar de forma negativa al rendimiento de las guías deslizantes. Es necesario realizar pruebas sobre las aplicaciones sujetas a estas condiciones con el fin de evaluar el efecto sobre el rendimiento de las guías deslizantes. Si las condiciones son adversas, seleccione guías deslizantes de más alto rendimiento.

  • Factores de aplicación
    Si se instanlan en cajones o armarios ligeros y flexibles, las guías deslizantes de cajones pueden contribuir a la rigidez estructural de la unidad. A fin de asegurarse de que la guía deslizante es capaz de proporcionar este soporte, seleccione un modelo con una capacidad de carga ligeramente superior y con una sección transversal mayor que la que solicitaría normalmente para la aplicación.

  • Instalación
    La mayoría de las guías deslizantes están diseñadas para su instalación por parejas en los laterales de los cajones o la unidad desplazable. Al instalar las guías deslizantes, es necesario tener cuidado para asegurarse de que queden montadas en paralelo, en ejes verticales y horizontales.

    Antes de montar las guías deslizantes de una forma distinta a la especificada, tenga en cuenta los posibles efectos adversos sobre las guías deslizantes y, si es necesario, consulte con Accuride directamente.

    Por ejemplo: si las guías deslizantes se montan en plano debajo del cajón, en lugar de hacerlo en los laterales, la capacidad de carga se reducirá al menos un 75 %; sin embargo, si una guía lateral se monta en un lateral y en la parte inferior del otro lateral, los efectos adversos sobre la capacidad de carga serán mínimos. Asegúrese de evaluar el esquema de montaje de forma exhaustiva y de realizar pruebas según sea necesario. No todos los modelos de guías deslizantes pueden utilizarse en aplicaciones de montaje en plano.

  • Anchura y profundidad de los cajones
    En general, los cajones anchos requieren guías deslizantes con más capacidad de carga y una sección transversal diseñada para soportar tensión lateral. Consulte las hojas de datos de cada producto o la guía de referencia de productos para ver las guías deslizantes recomendadas para cada anchura y profundidad de cajón.

  • Orificios de montaje
    Los orificios de montaje aparecen indicados y dimensionados en las hojas técnicas de los productos. Solo deben utilizarse para el montaje los orificios mostrados con dimensiones. Los orificios sin dimensiones son orificios auxiliares de fabricación a menudo distintos en cuanto a formas y a ubicación en los miembros de las guías deslizantes. Por favor, miren el dibujo 2D para las tolerancias dimensionales.

Longitud

La longitud de la guía deslizante es la dimensión más larga de una guía deslizante totalmente cerrada. Por norma, utilice siempre la longitud máxima admisible en la aplicación.

Distancia lateral

La distancia lateral es la cantidad de espacio disponible entre el lateral del cajón y el armario o chasis y rack. La distancia lateral correcta es un factor clave para un movimiento óptimo. Se recomienda una distancia de entre +0,2 mm y +0,5 mm por encima del grosor nominal de la guía deslizante. Es posible que algunas guías deslizantes necesiten más espacio, pero esto se indicará en la guía de instalación correspondiente.

Tipos de movimiento

Normalmente hay dos tipos de movimiento de las guías deslizantes.

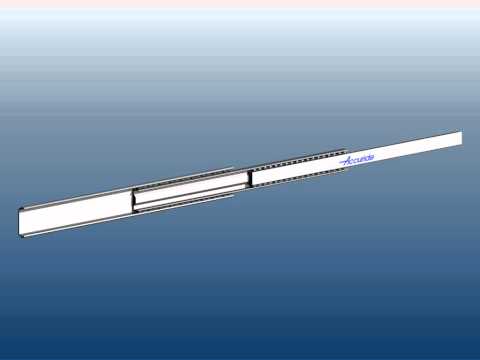

  • El movimiento telescópico se produce en fases. El miembro del cajón se extiende completamente y a continuación recoge el miembro intermedio, tirando de él hasta el final del recorrido.

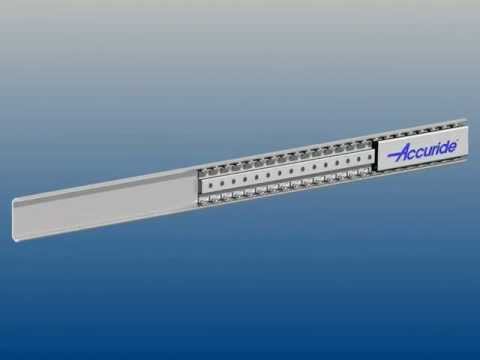

  • El movimiento progresivo es un resultado del movimiento simultáneo de todos los miembros deslizantes. Este tipo de movimiento es extremadamente suave y silencioso.

Desconexiones

La función de desconexión le permite retirar el cajón o miembro del cajón para el montaje o con fines generales.

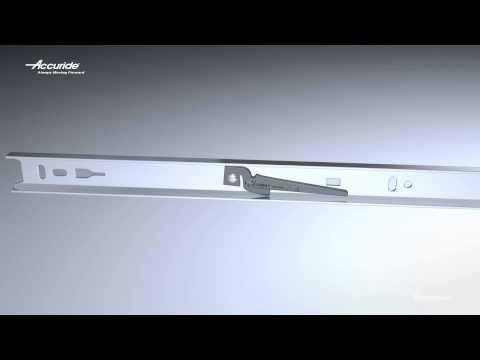

Desconexión de palanca:
La desconexión se realiza liberando una palanca interna y tirando del cajón hacia afuera, alejándolo del armario.

Gatillo de empuje:
El cajón se libera presionando un gatillo. La desconexión se realiza tirando firmemente del cajón a través de la resistencia de la jaula de retención de bolas.

Push Latch

Perfiles de guías deslizantes

Es posible que varios perfiles (o alturas) de guías deslizantes resulten resulten adecuados para una aplicación determinada. Accuride ofrece varias opciones de diseño de perfil bajo para aplicaciones en las que un perfil de guía deslizante inferior optimizaría el aspecto de la unidad completa.

Factores medioambientales

Las guías deslizantes de Accuride están diseñadas para el uso en interiores y deben protegerse de la humedad excesiva, gases, suciedad y corrosión. La jaula de retención de bolas de limpieza automática de Accuride protege las pistas de rodadura de la guía deslizante eliminando las partículas extrañas entre los rodamientos y el lubricante suministrado es suficiente para la vida útil normal de la guía deslizante.

Es necesario tener cuidado a la hora de aplicar agentes de acabado, ya que un rociado excesivo podría afectar al movimiento de la guía deslizante. Si necesita limpiar las guías deslizantes, puede volver a lubricarlas con una grasa de calidad con clasificación "EP" para presión extrema.

Las temperaturas extremas también pueden afectar al lubricante y a los componentes de plástico o de goma. Las guías deslizantes de cajones comerciales están diseñadas para su uso durante periodos prolongados a temperaturas de entre -20 y 70 grados centígrados.

Para su uso fuera de los márgenes de temperatura y humedad normales, consulte directamente con Accuride.
